強化地板投訴案例解析(三)

---為什么有些模壓一體復合地板會出現板邊破損現象?

中國林產工業協會專家委員

吉林省林業科學研究院  副院長 (研究員)  王  軍

吉林省林產品質量監督檢驗站 站長

為了提高強化地板的裝飾效果,加快產品的更新換代,人們在原有的強化地板的基礎上,開發出了模壓一體導棱的強化地板,地板具有較強的立體感。產品既有強化地板的耐磨性，又有類似實木地板的裝飾效果，也被稱為仿真實木復合地板。產品問世后深受歡迎。經過一年多的使用，模壓導棱破損的投訴呈明顯的上升趨勢。如不引起行業的重視，會影響到該類產品的健康發展。

地板投訴的現象

地板板邊出現破損現象有單邊局部破損、雙邊出現破損和邊角脫落，在房間內呈現不規則分布。詳見下圖：

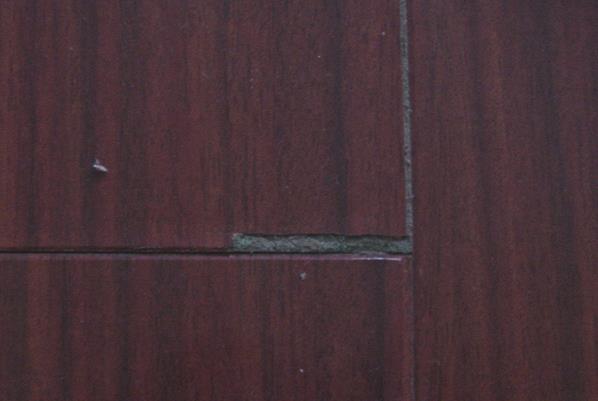

圖1單邊局部破損現象

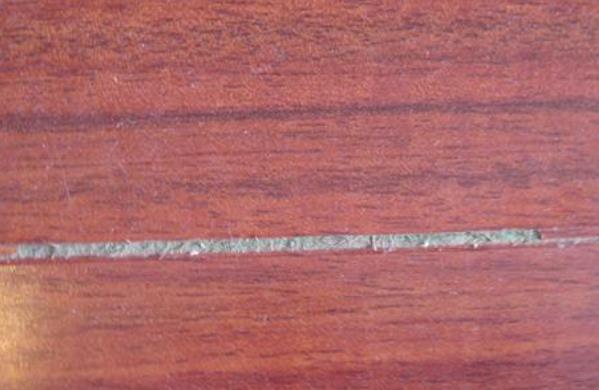

圖2雙邊出現破損

據消費者反應,地板安裝初期,地板的導棱非常清楚,地板的立體感較強,在使用一段時間后,地板的導棱變的不明顯(圖2),然后逐漸出現邊部破損現象,嚴重情況整條地板的邊緣脫落。

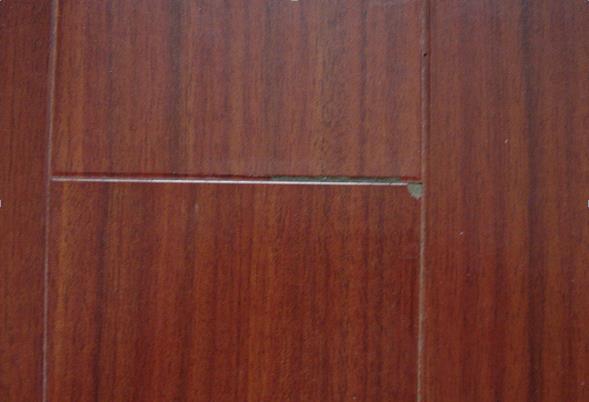

圖3地板導棱折斷并產生破損

產生上述問題的原因如下：

1生產工藝因素

目前，模壓一體導角的強化地板主要有兩種生產工藝，一種是先將基材（MDF或HDF）加工成單條地板的柸料，然后在進行導角，最后在地板的柸料表面放上裝飾層和耐磨層，進行一次模壓成型，這種工藝的優點是地板的導棱處在模壓成型過程中沒有受到破壞，產品質量比較可靠。缺點是生產效率低,生產成本高。另一種工藝是將大張的基材（MDF或HDF）與裝飾層和耐磨層一次模壓成型，這種工藝的優點是一次可生產多片地板，生產效率高。在這種工藝中,個別企業由于壓機噸位的限制,選用MDF為基材,地板的導棱是壓機的高壓在基材上壓出的，如果選用基材的質量不好,導棱處的基材不同程度被壓潰，在使用過程中，地板受潮后導棱處產生回彈，嚴重時導棱處會產生破損。

2導棱角度的影響

導棱角度越大，采用后一種工藝壓潰的機會增加，在模壓過程中,隨著導角角度的增加（見圖5）,表面紙的折斷機會加大,當地板受潮后, 導棱處反彈,造成導棱處的面層斷裂和破損(見圖3)。如果采用較小的導棱角度，導棱平滑過渡（見圖4），基材壓潰的機會減少，表面紙不易折斷，再選用較好的基材，可以減少或避免問題的出現。

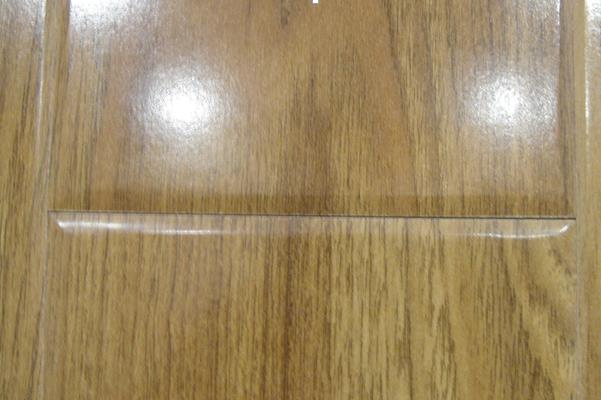

圖4導棱角度小,導棱平緩。

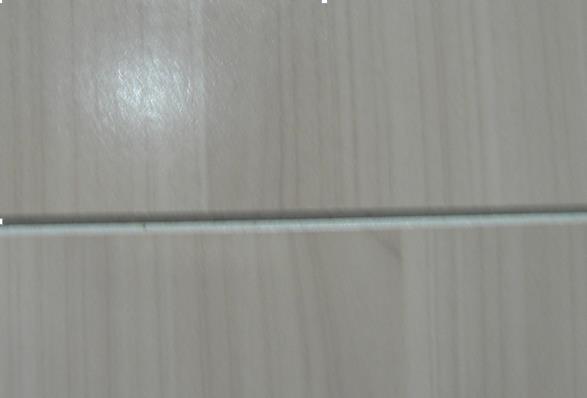

圖5導棱角度大,導棱不平緩。

3基材質量的影響

在我們受理的投訴中，基材的質量是一個非常重要的因素，個別企業為了占領市場，采取低質低價，選用不合格的基材。基材的內結合強度和吸水厚度膨脹率超過標準要求，在地板的模壓過程中，導棱處更容易被壓潰，受潮后導棱處的反彈更大，所以，此類地板的投訴率最高。

4使用環境及安裝質量的影響

環境濕度和安裝質量是地板變形大小的外部條件。首先應該選用正確的安裝方法，做好地面的防潮處理，保證地面的水分不會浸害地板；地板在使用過程中應科學的保養，保證室內濕度在正常范圍內，不要用帶水的拖布擦地板。
