歡迎來(lái)到家居網(wǎng)鏈！

您的位置：首頁(yè) > 健康生活 >

黑酸枝是什么木材

2022-03-07 16:57:23 來(lái)源：家居網(wǎng)鏈

【大中小】【打印】【關(guān)閉】

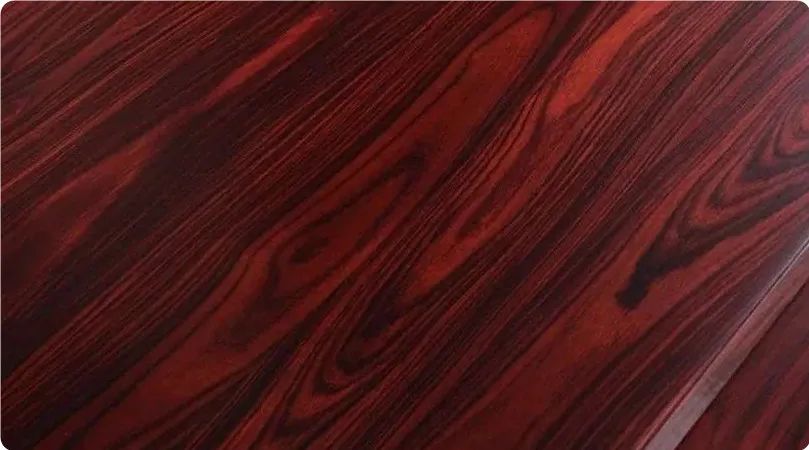

黑酸枝是“國(guó)家紅木標(biāo)準(zhǔn)”中明確確定的紅木品種，與黃花梨等同屬豆科植物中的蝶形花亞科黃檀屬，主要生長(zhǎng)在熱帶地區(qū)，多產(chǎn)于東南亞國(guó)家以及東非和印尼等地，心材呈栗褐色。

酸枝木是天然的除臭劑，其因?yàn)闀?huì)散發(fā)出酸香氣息而得名，黑酸枝也不例外。

此外它有明顯的黑色條紋，故被稱(chēng)為“黑酸枝”。

包含木種及其構(gòu)造特征

黑酸枝還包括以下下幾種木種，其木質(zhì)構(gòu)造特征分別是：

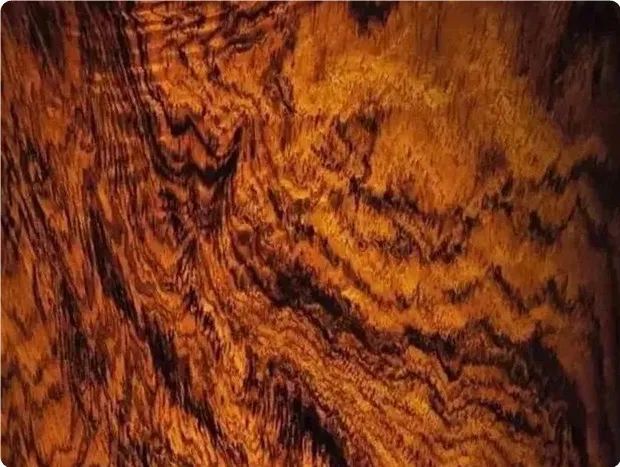

刀狀黑黃檀

拉丁名：Dalbergia cultrate Grah

俗稱(chēng)：緬甸黑酸枝

科屬：蝶形花科、黃檀屬

分布：主產(chǎn)于老撾、緬甸

散孔材。

生長(zhǎng)輪不明顯或略明顯。

心材新切面紫黑或紫紅褐，常帶深褐或栗褐色條紋。

管孔在肉眼下略見(jiàn)，弦向直徑最大182μm，平均118μm;數(shù)甚少至略少，o～12個(gè)/mm2。

軸向薄壁組織較多，在肉眼下明顯，主為同心層式波浪形，傍管帶狀及細(xì)線狀。

木纖維壁厚。木射線在肉眼下不見(jiàn)；波痕在放大鏡下可見(jiàn)；射線組織同形單列。

及多列(多數(shù)2～3列)。

新切面有酸香氣；結(jié)構(gòu)細(xì)；紋理頗直；氣干密度0.89-1.14/ cm3。

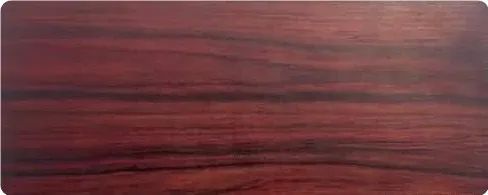

黑黃檀

拉丁名：Dalbergia fusca pierre

俗稱(chēng)：版納黑檀、牛角木

科屬：蝶形花科、黃檀屬

分布：云南

生長(zhǎng)輪不明顯或略明顯。

心材新切面紫褐、黑褐或栗褐，常帶明顯的紫或黑褐色窄條紋。

管孔在肉眼下略見(jiàn)，弦向直徑最大275 μm，平均143μm；含黑色樹(shù)膠；數(shù)甚少至略少，1～6個(gè)/mm2。軸向薄壁組織頗明顯，主為同心層式窄帶狀(寬2～數(shù)個(gè)細(xì)胞)。

木纖維壁甚厚。

木射線在放大鏡下明顯；波痕亦然;射線組織同形單列及多列(多數(shù)2～4列)。

無(wú)酸香氣或很微弱；結(jié)構(gòu)細(xì)；紋理斜或交錯(cuò)；氣干密度。

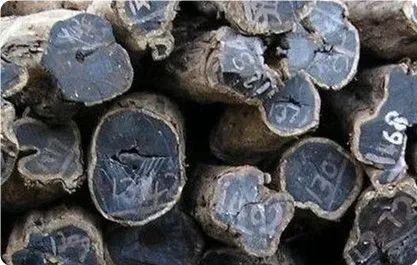

闊葉黃檀

拉丁名：Dalbergia latifolia Roxb

俗稱(chēng)：紫花梨、廣葉黃檀、印尼黑酸枝

科屬：蝶形花科、黃檀屬

分布：印度、印度尼西亞

生長(zhǎng)輪不明顯或略明顯。

心材淺金褐、黑褐、紫褐或深紫紅，常有較寬但相距較遠(yuǎn)的紫黑色條紋；木屑酒精浸出液有明顯紫色調(diào)。

管孔在肉眼下明顯，含樹(shù)膠;弦向直徑最大267μm，平均144μm；數(shù)少至略少，3～17個(gè)/17個(gè)mm2。

軸向薄壁組織頗明顯，主為環(huán)管束狀、聚翼狀及波浪形窄帶狀。

木纖維壁薄至略厚。

木射線在放大鏡下可見(jiàn)；波痕亦然;射線組織同形單列(甚少)及多列(2列)，稀異形孟型。

新切面有酸香氣；結(jié)構(gòu)細(xì)(較其他種略粗)；紋理交錯(cuò)；氣干密度0.75～1.04 g/cm3，多數(shù)0.82～型.86 g/cm3。

盧氏黑黃檀

拉丁名：Dalbergia louvelii R.Viguier

俗稱(chēng)：大葉紫檀

科屬：蝶形花科、黃檀屬

分布：馬達(dá)加斯加

生長(zhǎng)輪不明顯。

心材新切面桔紅色，久則轉(zhuǎn)為深紫或黑紫。

管孔在肉眼下幾不得見(jiàn)；弦向直徑206μm，平均149μm；數(shù)少至少，1～4個(gè)/mm2。

軸向薄壁組織在放大鏡下明顯，主為同心層型的細(xì)線(寬1～2細(xì)胞)，且排列規(guī)整。

木纖維壁厚。

木射線放大鏡下可見(jiàn)；波痕不明顯；射線組織同形單列。

酸香氣微弱；結(jié)構(gòu)甚細(xì)至細(xì)；紋理交錯(cuò)；有局部卷曲；氣干密度0.95 g/cm3。

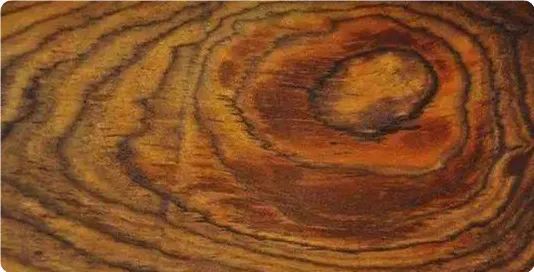

東非黑黃檀

拉丁名：Dalbergia melanoxylon Guill.￡P(guān)err

俗稱(chēng)：紫光檀

科屬：蝶形花科、黃檀屬、黑酸枝木類(lèi)

分布：非洲東部

生長(zhǎng)輪不明顯。

心材黑褐至黃紫褐，常帶黑色條紋。

管孔在肉眼下可見(jiàn)，弦向直徑最大133μm;平均72μm;數(shù)少至略少，5～14個(gè)/mm2。

軸向薄壁組織較少，在肉眼下通常不見(jiàn)，主為離管型，星散聚合、細(xì)線狀及聚翼狀。

木纖維壁甚厚。

木射線放大鏡下可見(jiàn)，波痕亦然，射線組織同形單列及多列(2列)。

無(wú)酸香氣或很微弱；結(jié)構(gòu)甚細(xì)；紋理通常直；氣干密度1.00～1.33 g/cm3。

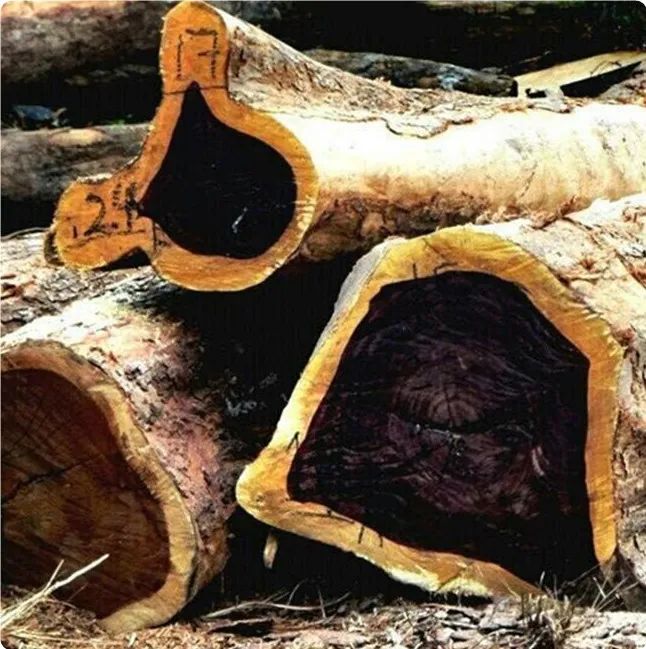

巴西黑黃檀

拉丁名：Dalbergia nigra Fr.Allem

科屬：蝶形花科、黃檀屬

分布：主產(chǎn)于巴西

生長(zhǎng)輪明顯。

心材黑褐、巧克力色至紫褐色，常帶有明顯的黑色窄條紋。

管孔在肉眼下頗明顯，弦向直徑最大287μm，平均143μm;數(shù)甚少至略少，2～7個(gè)/mm2。

軸向薄壁組織放大鏡下明顯。

主為離管型，環(huán)管束狀及窄帶狀(寬1～2細(xì)胞)，星散聚合、聚翼狀，常多于微凹黃檀。

木纖維壁薄至厚。木射線在放大鏡下明顯，波痕在放大鏡下明顯，射線組織同形單列(數(shù)少)及多列(多數(shù)2～3列)，異形Ⅲ型傾向明顯。

新切面酸香氣濃郁，結(jié)構(gòu)細(xì)(較其他種略粗)，紋理交錯(cuò)，氣干密度O.86～1.01 g/cm3。

亞馬孫黃檀

拉丁名：Dalbergia spruceana Benth

科屬：蝶形花科、黃檀屬

分布：主產(chǎn)于巴西

生長(zhǎng)輪明顯。

心材紅褐、深紫灰褐，常帶黑色條紋。

管孔在肉眼下可見(jiàn)，弦向直徑最大323μm，平均1 92μm；數(shù)甚少至少，1～5個(gè)/mm2。

軸向薄壁組織在放大鏡下明顯，細(xì)線狀(寬多數(shù)1細(xì)胞)，環(huán)管束狀明顯。

木纖維壁甚厚。

木射線在放大鏡下可見(jiàn)；

波痕不明顯；

射線組織同形單列及多列(多數(shù)2列)。

酸香氣無(wú)或很微弱；結(jié)構(gòu)細(xì);紋理直至略交錯(cuò)；氣干密度O.90 g/cm3。

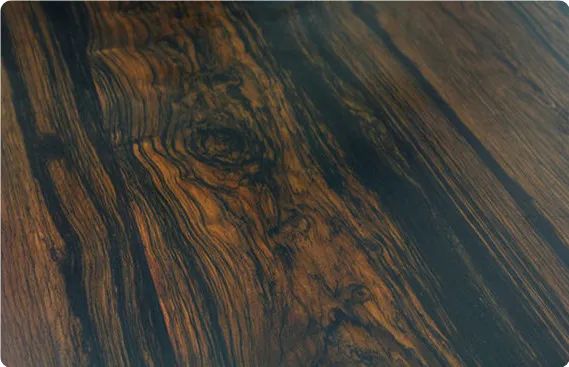

伯利茲黃檀

拉丁名：Dalbergia stevensonii Tandl

科屬：蝶形花科、黃檀屬

分布：中美洲，主產(chǎn)于伯利茲

半環(huán)孔材傾向明顯。

生長(zhǎng)輪明顯。

心材淺紅褐、黑褐或紫褐，常帶規(guī)則或不規(guī)則相間的黑色條紋，色澤比較均勻。

管孔在肉眼下明顯，弦向直徑最大269μm，平均88μm;數(shù)略少至略多，11～24個(gè)/mm2。

軸向薄壁組織在肉眼下略明顯，主為窄帶狀及細(xì)線狀(多數(shù)寬1細(xì)胞，與射線交叉局部略呈網(wǎng)狀)及環(huán)管束狀。

木纖維壁厚。

木射線在放大鏡下略見(jiàn)；波痕在放大鏡下可見(jiàn)(木射線迭生構(gòu)造不明顯)；射線組織同形單列及多列。

酸香氣無(wú)或很微弱；結(jié)構(gòu)細(xì)；紋理直；氣干密度0.93～1.1 9 g/cm3。

黑酸枝家具的特點(diǎn)及價(jià)值

黑酸枝僅次于紫檀和黃花梨，木質(zhì)結(jié)構(gòu)較細(xì)，紋理很清晰，制作出來(lái)的家具堅(jiān)固耐用，歷經(jīng)百年而不變形，因此在明清時(shí)代應(yīng)用比較廣泛。

而如今，黑酸枝家具仍然具有很高的價(jià)值。

黑酸枝家具多采用榫卯結(jié)構(gòu)，穩(wěn)固耐用，在設(shè)計(jì)上基本保持中國(guó)傳統(tǒng)的設(shè)計(jì)理念，在此基礎(chǔ)上融入現(xiàn)代人體工學(xué)和審美需求，因此不僅古色古香，而且還散發(fā)出現(xiàn)代時(shí)尚的魅力。

黑酸枝家具多以明清風(fēng)格為主，有的結(jié)構(gòu)簡(jiǎn)約，風(fēng)格明快，線條流暢，有的雕刻精美，結(jié)構(gòu)厚重，不管是那種風(fēng)格都保持黑酸枝特有的木制紋理，非常的漂亮，仿佛層巒疊嶂的群山，抑或波瀾起伏的大海，微風(fēng)輕輕吹過(guò)，泛起層層漣漪，令人無(wú)限遐想。

這就是黑酸枝家具獨(dú)特的魅力所在。

編輯202202
